产品名称:ZondGM2D

生产厂商:zond产品类别:其他软件

ZondGM2D用于2D重力和磁场测量的新软件结合了两个前身ZondMag2D和ZondPGM的功能。该程序旨在对重力和磁性陆地/钻孔/航空数据进行二维多轮廓解释。 ZondGM2d是用于解释重力和磁测量数据的现成解决方案,并提供了从数学建模到现场数据解释的各种工具。用户友好的界面和广泛的可视化可能性是有效解决地质任务的关键。

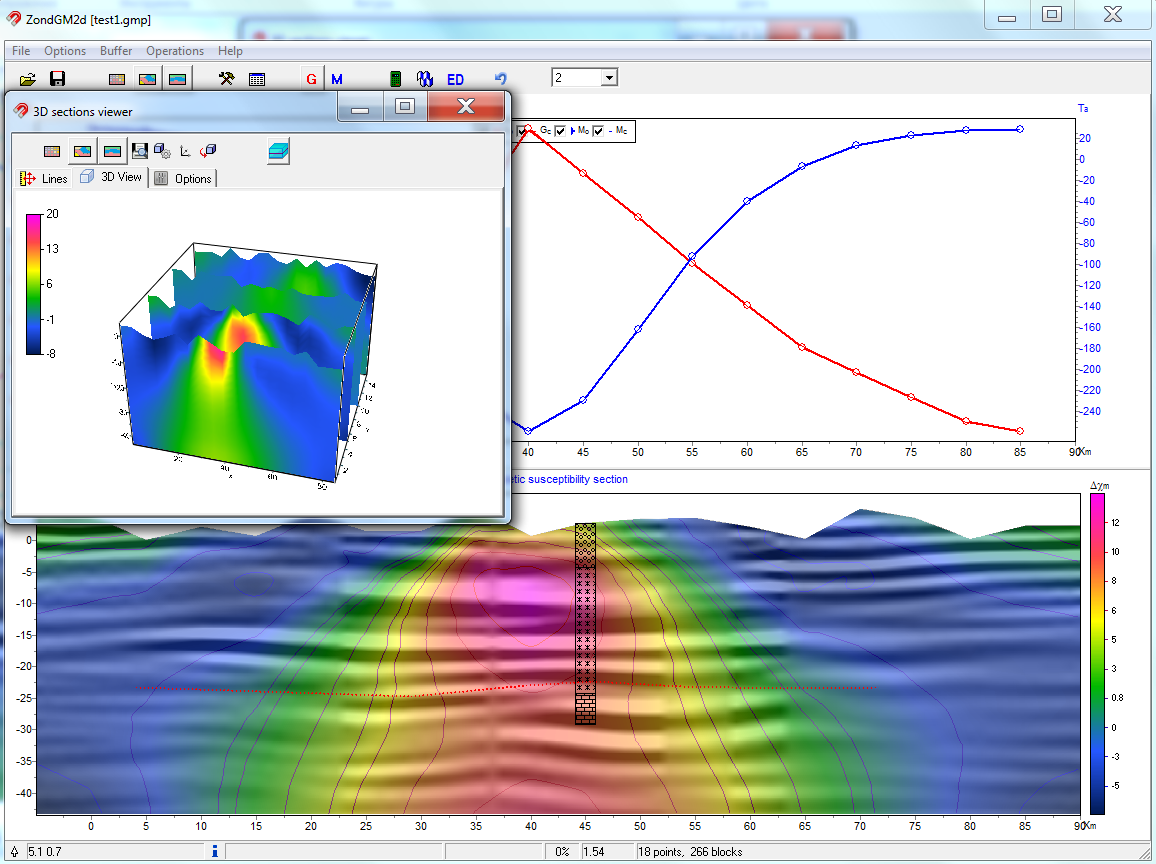

以前的版本不同,ZondGM2D提供三种类型的模型: 模型由规则的单元格划分。 此类型对于解决反问题(自动密度或磁化率恢复)最有用。反演结果是进一步地质和地球物理解释的一个很好的开始选择。软件中实现了许多反演算法,其中最重要的是平滑反演和集中反演–以获得地球物理参数的平滑或分段平滑分布。

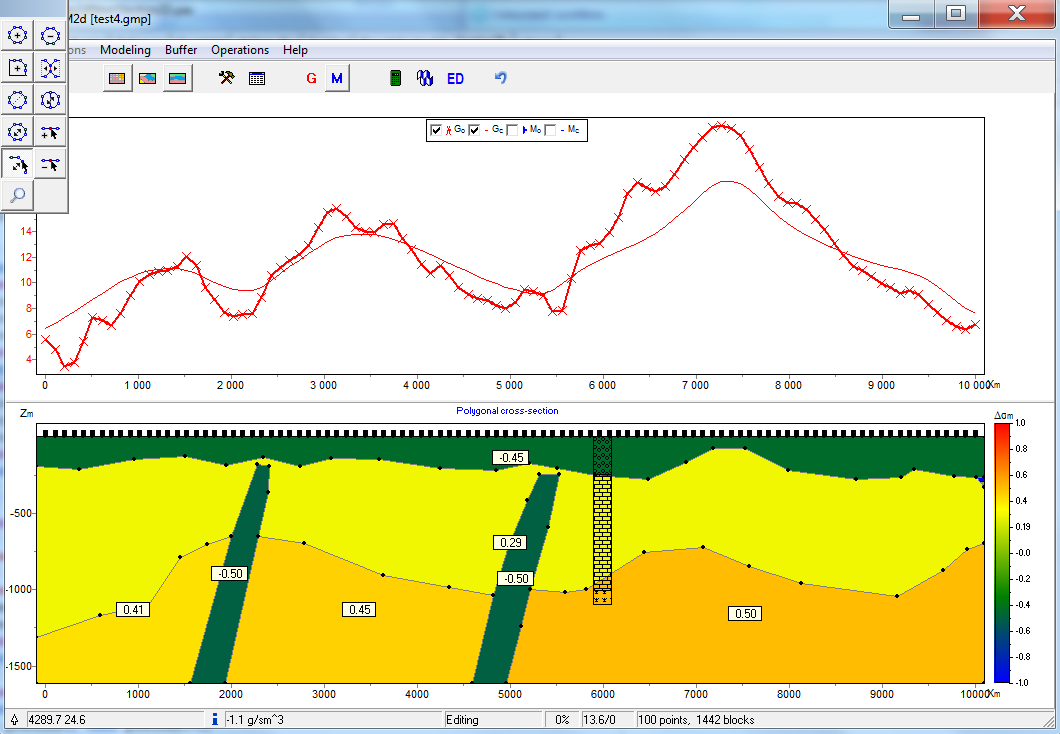

呈现型号为设定多边形体的 多边形 gravimagnetic段施工,让数据更诠释结构主义的变种。在该方案中,二维截面由一系列具有任意几何形状,指定密度和磁化率的物体组成。由于方便直观的界面清晰,ZondGM2D允许快速创建任何级别的复杂性模型。模型的多边形版本的反问题的解决方案提出了自动恢复岩石物理参数和物体几何形状。在这种情况下,重力和磁测量数据可以进行联合反演。 在此模式下可以使用剩余磁化模型。

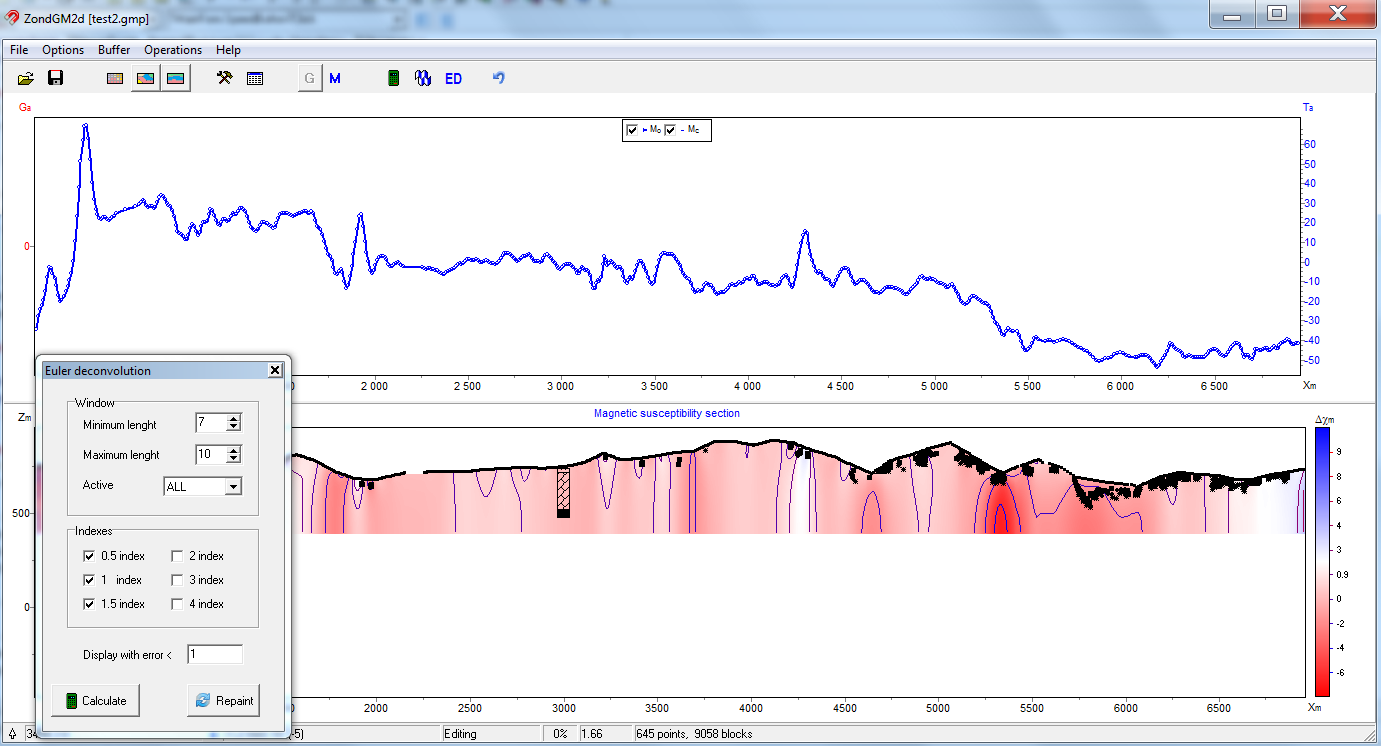

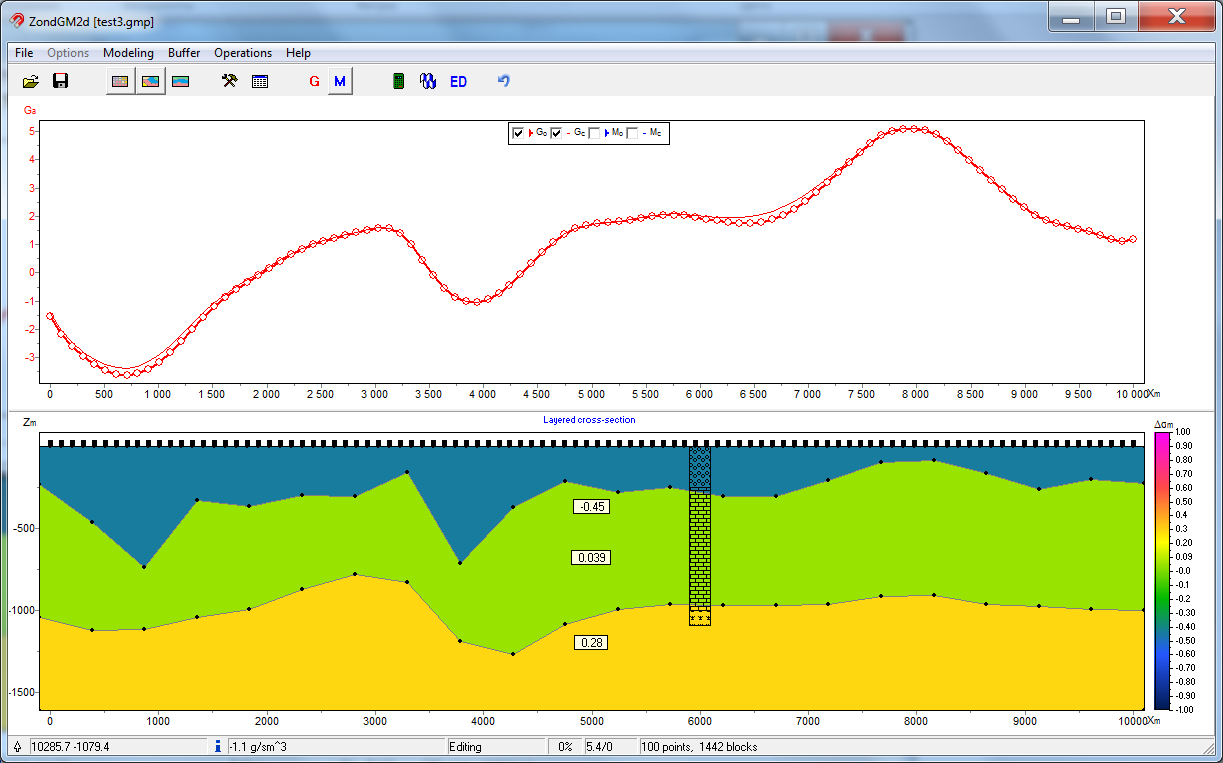

任意分层模型 这种类型的模型对于分层地质区域很有用。ZondGM2D解决了密度和磁化率以及边界层几何形状的正反问题。在这种情况下,重力和磁测量数据可以进行联合反演。计算时要考虑研究区域的地磁参数,例如磁感应矢量的磁偏角和倾角,法向场的值,主体岩石的磁化率,地形。除了这些算法,ZondGM2D展示了Euler反卷积的经典版本,它可以获取最简单类型的重力和磁场源的分布。该软件可以处理重力和磁场的任何分量并进行转换。ZondGM2D中可以进行下一个转换

  • 垂直和水平导数的计算
  • 减小磁场到极点
  • 地形的向上抑制作用
  • 稳健下降

去除背景成分有两种方式–通过使用窗口中的中值或替代向上的空气场。软件中采用选择性小波滤波的特殊算法进行数据去噪。 ZondGM2d使用简单的文本文件,也支持众所周知的格式,或任意列测试文件。解释结果可以导出为不同的图形格式,例如Surfer或Autocad,还可以导出为文本文件和Excel工作表。在设计软件时,要特别考虑先验数据核算。由于地球物理反问题的等效性,所获得结果的质量在很大程度上取决于所使用的先验数据量。在ZondGM2d使用先验模型作为反演的参考,可以设置权重以进行测量,固定和限制改变不同像元的特征。还可以通过其他方法导入和显示测量结果,并显示可改善结果质量的井眼数据。
