产品名称：Flite Software FluidFlow Two-phase Flow

生产厂商：Flite Software产品类别：其他软件

FluidFlow Two-phase Flow可用于模拟固定或变化的蒸汽质量系统，包括传热。可用的计算方法包括 Lockhart-Martinelli、Friedel、Muller Steinberg 和 Heck、Drift Flux、Beggs Brill 或 Chisholm Baroczy。

产品功能

·        自动跟踪流体相态，执行闪蒸计算、滞液计算，并为每个管段开发流态图。

·        包括 8 种两相相关方法。

·        使用 “marching” 解决方案算法开发高度准确的结果。

产品特征

·        包括 1200 多种流体和 800 多种设备组件的综合数据库。 数据库在 FluidFlow 中被广泛使用，以减少数据输入量。

·        包括强大的自动设备选型技术。FluidFlow 将根据物理特性数据、资本设备成本和能源成本提出最经济的管道尺寸。

·        FluidFlow 的所有模块都包含传热功能。工程师可以研究换热器、管道和接头处的传热效应。 FluidFlow 可以模拟管壳式换热器、板式换热器、盘管和高压釜。

·        脚本允许用户对模型执行动态分析。这些瞬态模拟允许调查储罐加注/排放时间、需求变化时的系统压力、控制理念等。

产品应用

两相（液气）安全阀选型-以下是根据 API 标准为两相丙烷流场景确定安全泄压阀尺寸的示例。在这种情况下，所需的容量为 100GPM，泄压温度为 60 F，设定压力为 260 psig。在设计作条件下，FluidFlow 确定了安全阀的尺寸，并从标准尺寸的 API 列表中建议了标准尺寸“F”。

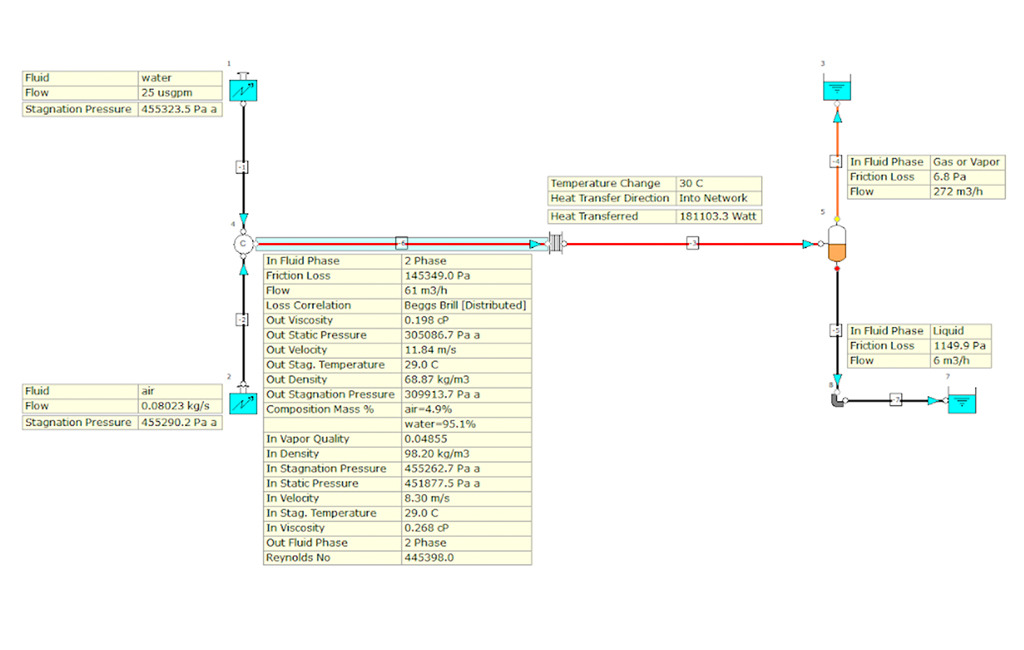

在流程图上混合不同的流体-该流程图显示了两个已知的流动边界节点，分别代表系统入口条件。分配给第一个边界的流体是固定的空气流速，而固定的流速是分配给第二个边界的水。这是具有恒定质量的两相流的示例。这些流体在结节点 4 处结合，成为两相流体，随后通过板式换热器加热，然后流向分离器。在分离器处，气相从分离器顶部排出，液相从底部排出。

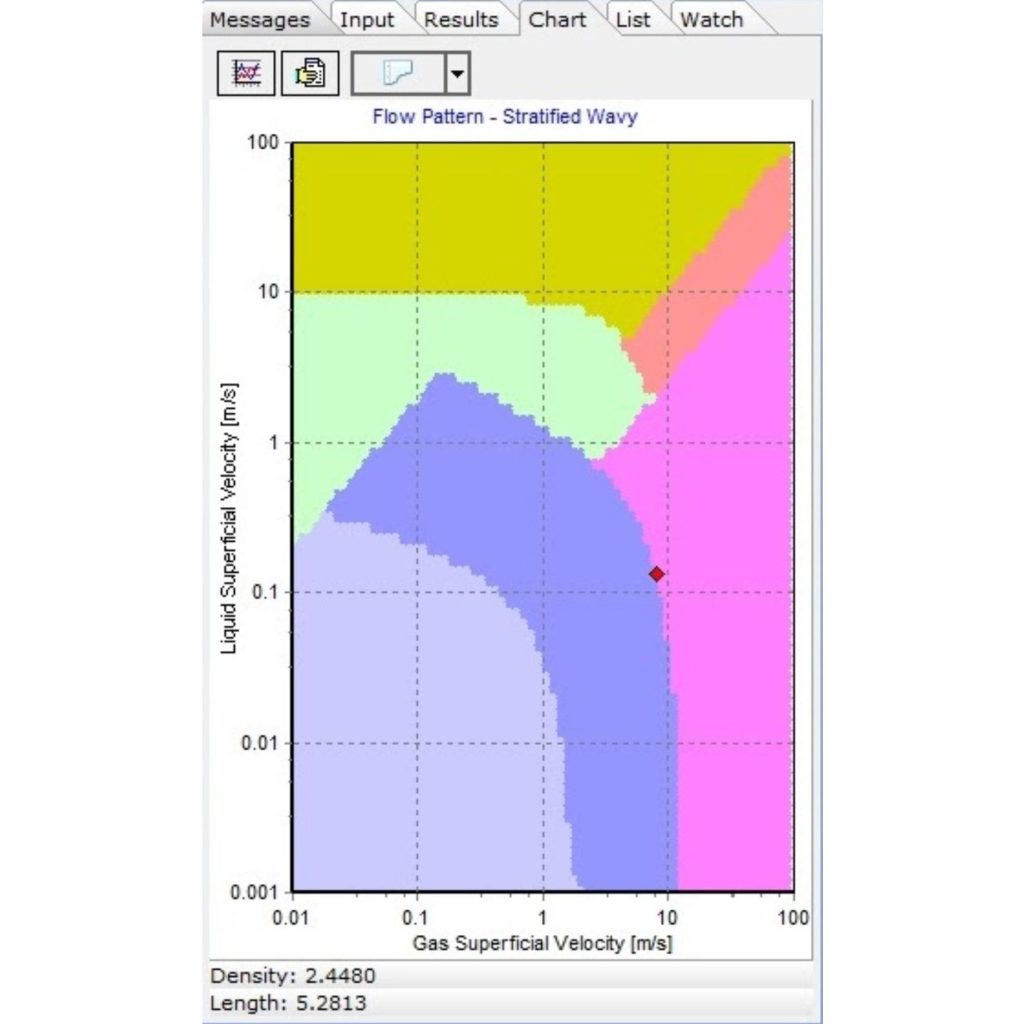

两相流的管道流型图-FluidFlow 自动跟踪整个管道系统中的流体相态和流体物理特性。计算每个管道和组件的物理特性，例如蒸汽质量以及表面液体和气体速度。此外，还为每个管道段生成流型图，使工程师能够快速识别任何不需要的流态。在此示例中，已将 Friedel 相关应用于网络，并且所选管道的预测流型位于 Stratified Wavy 和 Annular Mist 区域之间的边界上。流态图适用于所有管道方向和流向。
