产品名称:Earth Energy Designer

生产厂商:Building Physics产品类别:其他软件

总览

EED是用于垂直井眼热交换器设计的PC程序。它的易用性,较短的学习曲线,快速的计算时间和固有的数据库,使EED在日常工程工作中成为设计地源热泵系统(GSHP)和井下储热库的有用工具。在非常大而复杂的任务中,EED允许在开始更详细的分析之前检索所需的井眼尺寸和布局。即使对于非常小的植物,也值得使用EED代替经验法则。EED可以处理从一个井眼到多达1200个井眼的大型系统的配置。每年的基本负荷可能在几兆瓦时到几兆瓦时之间!

特征

在地源热泵系统中,地热通过热能从地面连接处的流体中吸收热量并将其分配到建筑物中。然后,流体在流过地面时会重新加热。在冷却模式下,该过程相反。这是一种可再生,环保的能源。这种可持续的技术可用于房屋的制冷和供暖,电信配电盘的制冷等。

EED基于带有数值模拟模型(SBM)的参数研究,得出了热流的解析解,并结合了井眼模式和几何形状(g函数)的几种组合。这些g函数取决于地面上的钻孔之间的间距和钻孔深度。如果钻孔是渐变的,则还取决于倾斜角度。从数值模拟获得的g函数值已存储在数据文件中,可通过EED访问该文件以快速检索数据。

盐水温度的计算是针对每月的热/冷负荷进行的。数据库提供了关键的地面参数(导热系数和比热)以及管道材料和载热流体的特性。输入的数据是每月平均加热和冷却负荷。建立每月负荷概况的不同方法。提供了打印的输出报告和输出图形处理。

该程序具有易于使用的界面。在程序中,使用井眼几何形状,灌浆材料,管道材料和几何形状来计算井眼热阻。可以从800种基本配置的数据库中随意选择井眼模式。

EED 4的主要新功能:

·        现在,EED会计算任何每小时负载变化引起的响应。这意味着它可以处理任何用于冷却,加热和DHW(家用热水)的负载,分辨率为一小时。
打开一个旧的v3项目并为任何负载分配每小时数据非常容易,以调查基本负载或峰值负载的影响。

·        EED v4使用快速的多核cpu计算。EED甚至可以使用GPU(图形处理单元)来加快计算速度,例如,
在价格为300美元的图形卡(Radeon RX 480)上,仅用4 秒即可解决100年的小时数据。

·        EED v4比EED v3快50倍以上。在EED v3上花费几分钟的优化只需要花费几秒钟的时间就可以将EED v4用作每月的负载值。

·        与v3相比,EED v4还将找到更多的解决方案(尤其是对于具有冷却负荷的情况)进行优化

·        很多小的改进。

·        用户界面现在支持34种语言:英语,阿拉伯语,巴斯克语,保加利亚语,加泰罗尼亚语,中文(简单),捷克语,丹麦语,荷兰语,爱沙尼亚语,波斯语,芬兰语,法语,德语,希腊语,希伯来语,匈牙利语,意大利语,日语,韩语,拉脱维亚文,立陶宛文,波兰文,葡萄牙文,罗马尼亚文,俄文,塞尔维亚文(塞尔维亚文拉丁文),西里尔文(塞尔维亚文西里尔文),斯洛文尼亚文,斯洛伐克文,西班牙文,瑞典文,土耳其文,越南文


开发者

·        Blocon博士Thomas Blomberg

·        瑞典查尔默斯大学建筑物理系Johan Claesson教授

·        瑞典隆德大学数学物理系Per Eskilson博士

·        GöranHellström教授,系 瑞典隆德大学数学物理系

·        德国Burkhard Sanner博士

EED屏幕截图

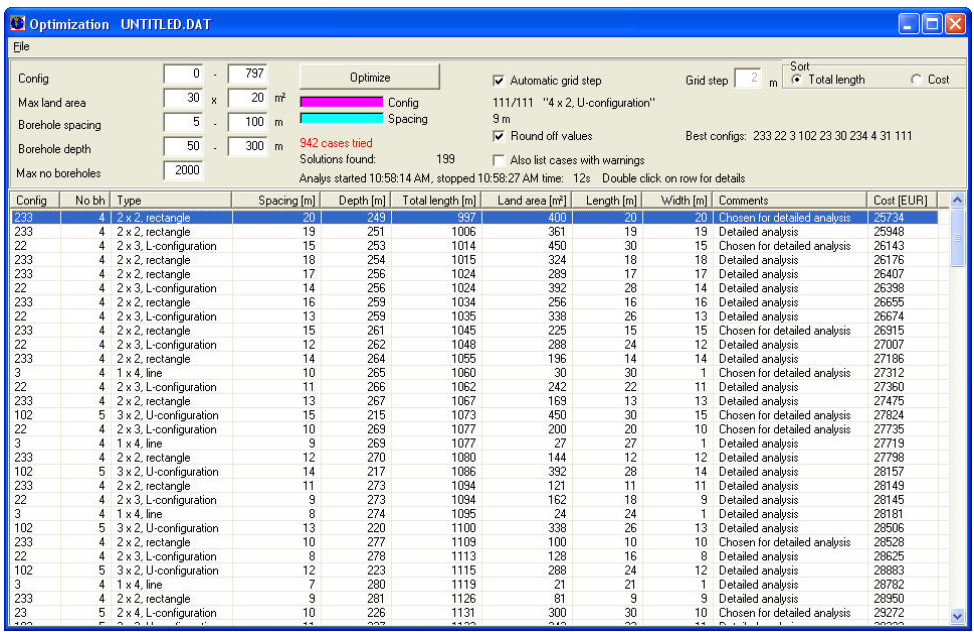

优化列表的英文屏幕截图。


优化列表的德语屏幕截图。

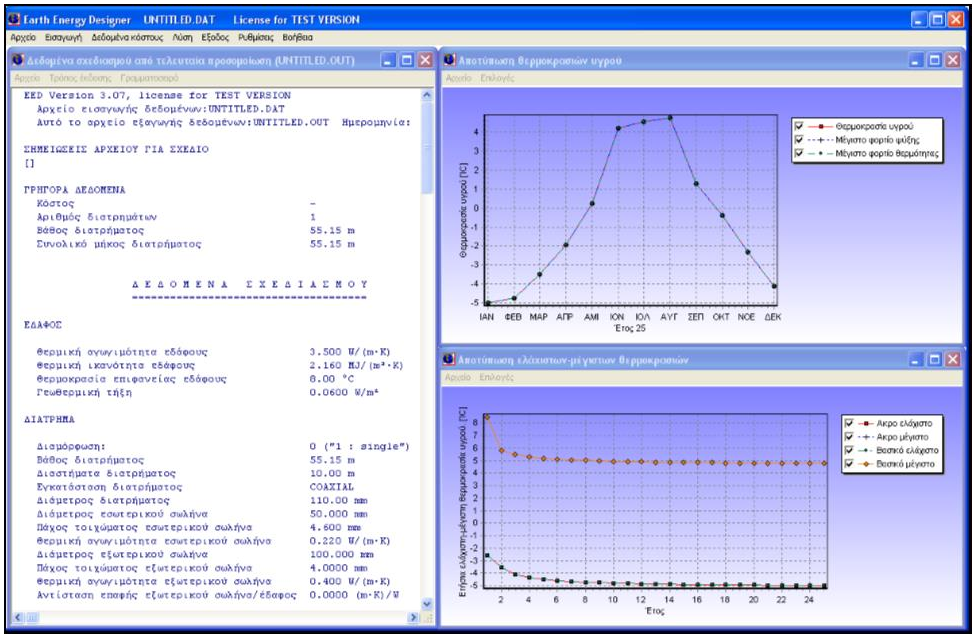

希腊语的主菜单。
